开发基于SolidWorks和Abaqus的CAD/CAE一键自动化系统，通过Tkinter界面接收用户参数输入，实现模型参数修改→STEP文件导出→Abaqus前处理（建模/材料/载荷/网格/作业）全流程自动化。
负责SolidWorks模型的自动参数化修改、STEP文件的导出以及调用Abaqus实现前处理自动化，同时开发基于Tkinter的图形化界面，用于解析、校验和反馈用户输入的尺寸参数，确保整个CAD到CAE的自动化流程准确高效运行。
技术背景：项目结合了机械设计和有限元分析领域的实际需求，采用Python与COM技术实现CAD软件（SolidWorks）与CAE软件（Abaqus）的无缝对接，通过正则表达式和Tkinter实现用户输入的智能解析和交互，有效减少了人为操作时间，提高了模型设计改善的效率，并推动了CAD-CAE集成自动化技术的发展。
关键技术：
（1）SolidWorks自动化操作
利用Python的win32com.client和pythoncom模块，通过COM接口实现与SolidWorks的连接及模型文件的打开。通过自然语言描述转化为对模型中的关键尺寸参数（蒙皮厚度、蒙皮长度、桁架高度、框高度）的赋值，结合单位转换（毫米转米）和ForceRebuild3方法进行模型重建。
（2）用户界面与参数解析
基于Tkinter构建图形化界面，实现命令行输入、日志输出和弹窗提示，增强用户交互体验。运用正则表达式解析用户输入文本，提取各项尺寸参数，并通过预设范围进行校验，确保输入参数的有效性与安全性。

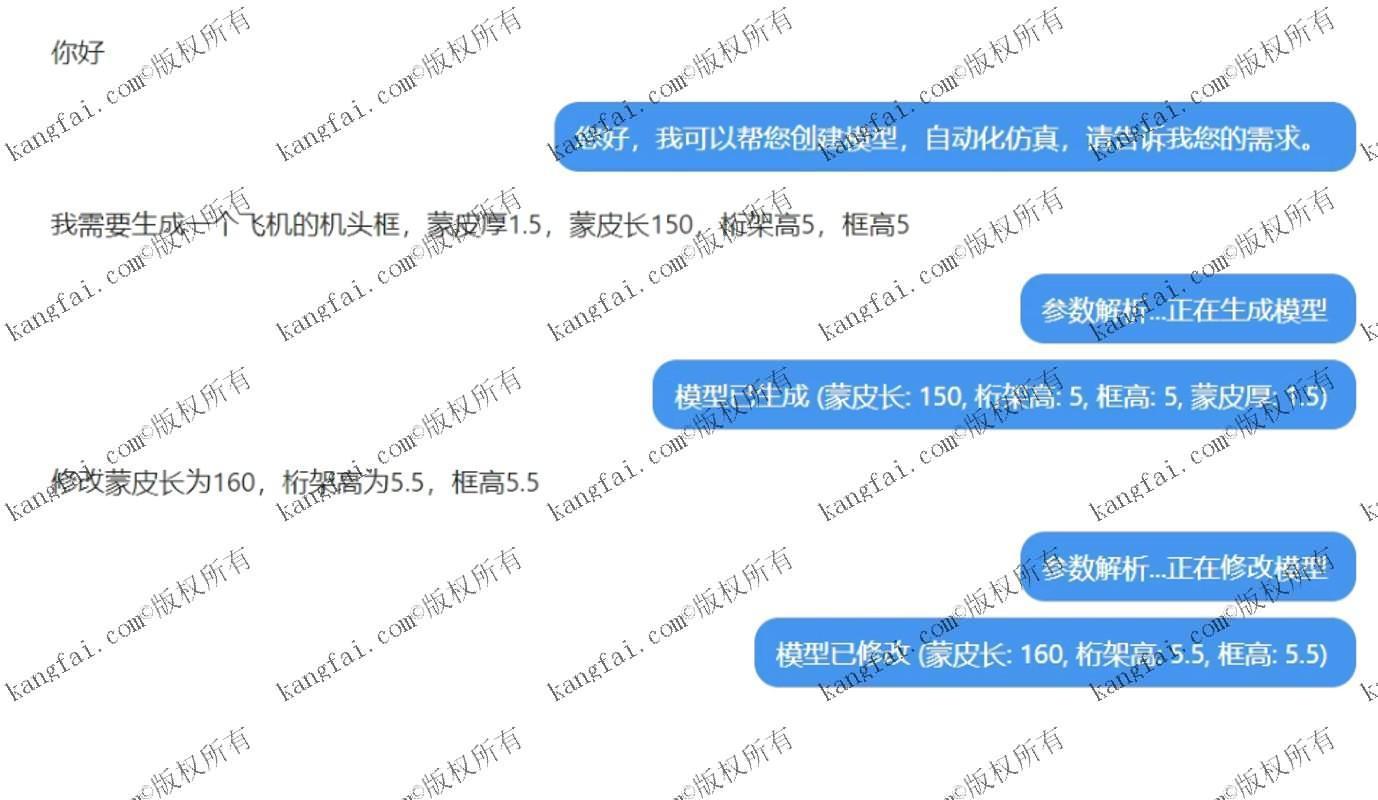

图1 自然语言对话内容
（3）STEP文件导出与自动化联动
通过SolidWorks模型的SaveAs方法，将修改后的模型导出为STEP格式，同时自动生成文件存储路径并记录导出结果。利用Python的os模块进行路径和目录管理，并使用subprocess模块调用Abaqus启动脚本，实现从CAD导出到CAE前处理的无缝对接。
（4）Abaqus前处理自动化实现
使用Abaqus内置Python接口，从STEP文件中导入几何体，自动生成零件模型，设置材料属性（如钢材的弹性模量和泊松比）和截面属性。构造装配体和静力学分析步，自动施加压力载荷和边界条件，完成网格划分，并创建有限元分析作业，实现前处理流程的全自动化。
项目成果展示：
图2 窗口界面展示

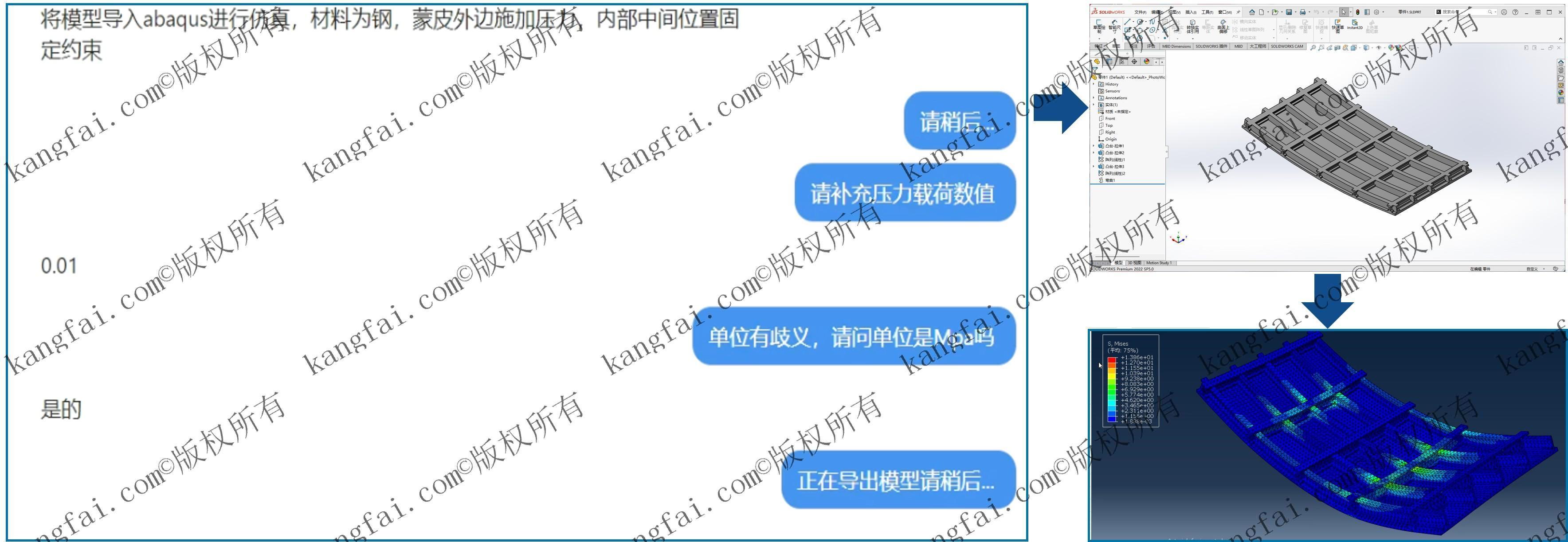

图3 自然语言建模及仿真流程
图4 操作流程展示
